| 图谱 | 总数 | 接触对直径(mm) | |||||
|---|---|---|---|---|---|---|---|
| Φ1.5 | Φ2.5 | Φ3.5 | Φ5.5 | Φ10 | Φ12 | ||
| - | 5 | 1 | 4 | ||||
| - | 7 | 7 | |||||
| - | 13 | 13 | |||||
| - | 20* | 20 | |||||
| - | 26* | 26 | |||||
| - | 27 | 26 | 1 | ||||
| - | 38 | 33 | 5 | ||||
| - | 42 | 42 | |||||
1.连接器插座的安装尺寸与P型插座完全相同。
2.连接器有保护接地极。连接时，保护接地极先接通，而后截流极接通，分离时，载流极先断开，而后，保护接地极才断开。
3.连接器能防尘和防溅水。
4.连接器的插头和插座有防护盖，使插头插座分离后，能防止灰尘和液体侵入。
5.连接器的金属外壳和接地保护极连通，接触对镀银。
6.连接器插头外壳有固定金属软管和圆形电缆两种结构。
1.环境温度：-45～+85℃；
2.相对湿度：温度为+40℃时达93%；
3.绝缘电阻：大于2000MΩ；
4.额定电压：450V（交流有效值）;
5.试验电压：2000V（交流有效值）；
6.额定电流和接触电阻；
| 接触对直径（mm） | Φ1.5 | Φ2.5 | Φ3.5 | Φ5.5 | Φ10 | Φ12 |
|---|---|---|---|---|---|---|
| 额定电流（A） | 10 | 25 | 50 | 100 | 200 | 250 |
| 接触电阻（Ω） | 0.003 | 0.001 | 0.0005 | 0.0003 | 0.0003 | 0.0003 |
注：连接器根据接触对数量，其每一接触对的额定电流按下表规定的下降率计算。
| 接触对数量 | 1～3 | 4～10 | 11～20 | 21～30 | 31～40 | 41～50 | 51以上 |
|---|---|---|---|---|---|---|---|
| 下降率% | 0 | 10 | 20 | 30 | 40 | 50 | 60 |
7.振动：振频为10～500Hz，加速度为100m/S²
8.碰撞：频率为40-80次/分，加速度为400m/S²
9.寿命：500次
10.外观颜色：机器豆绿色、本白色及黑色。
连接器的型号命名方法如下表所示：
| 序号 | 分类特征 | 分类内容 | 标志 | |
|---|---|---|---|---|
| 1 | 连接器类型 | 圆形电连接器 | YD | |
| 2 | 插座与面板配合尺寸 | 20、28、32、40、48、55 | 标数字 | |
| 3 | 接触件种类 | 插针 | J | |
| 插孔 | K | |||
| 4 | 接触对数量 | 标数字 | ||
| 5 | 插头 | T | ||
| 6 | 插座 | Z | ||
| 7 | 外壳结构形式 | 直式 | 固定金属软管 | P |
| 固定圆形电缆 | Q | |||
| 弯式 | 固定金属软管 | R | ||
| 固定圆形电缆 | S | |||
| 8 | 特殊固定电缆方式 | 带压紧环 | F | |
| 带德式PG接头 | G-卡软管、G1-压电缆 | |||
举例：圆形电连接器，插座与面板配合直径尺寸为48，插座上装插针，插头上装插孔，接触对数量为38，外壳结构形式为直式（固定金属软管）。其插头和插座的型号表示如下：

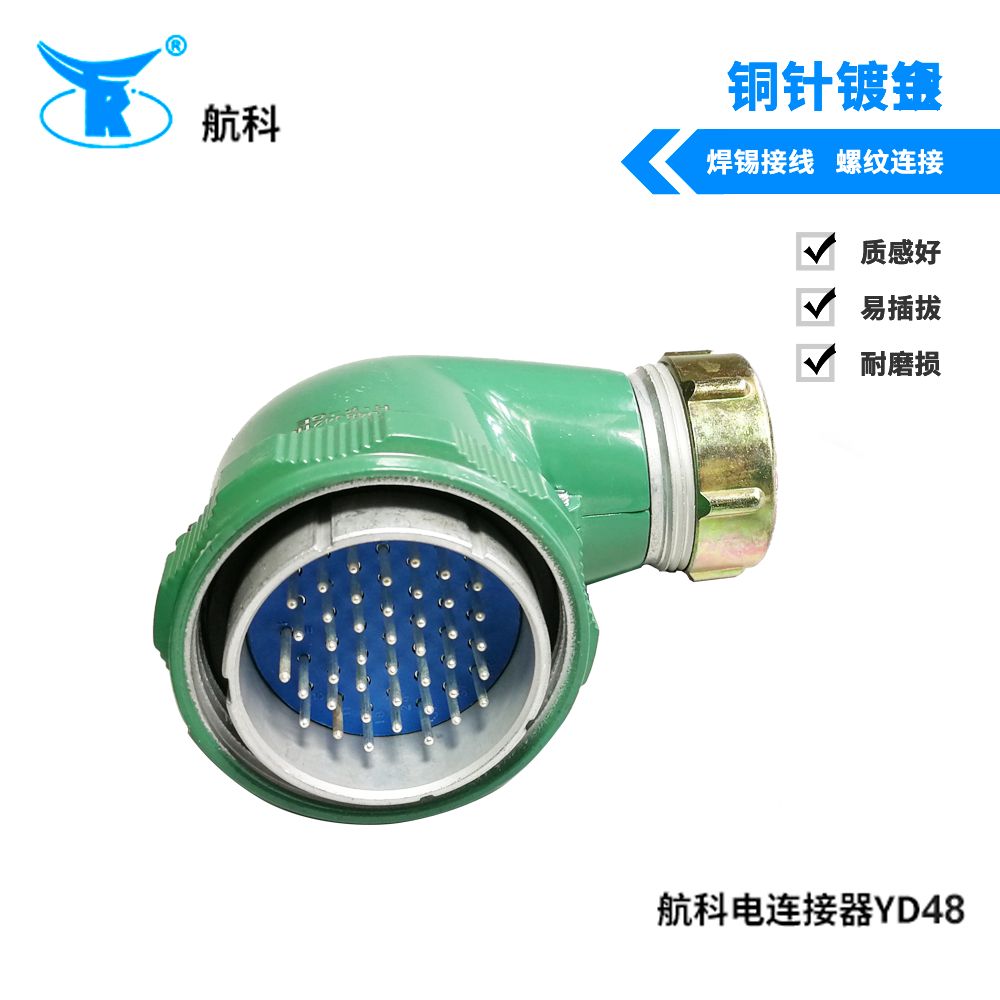

插头：YD48K38TP

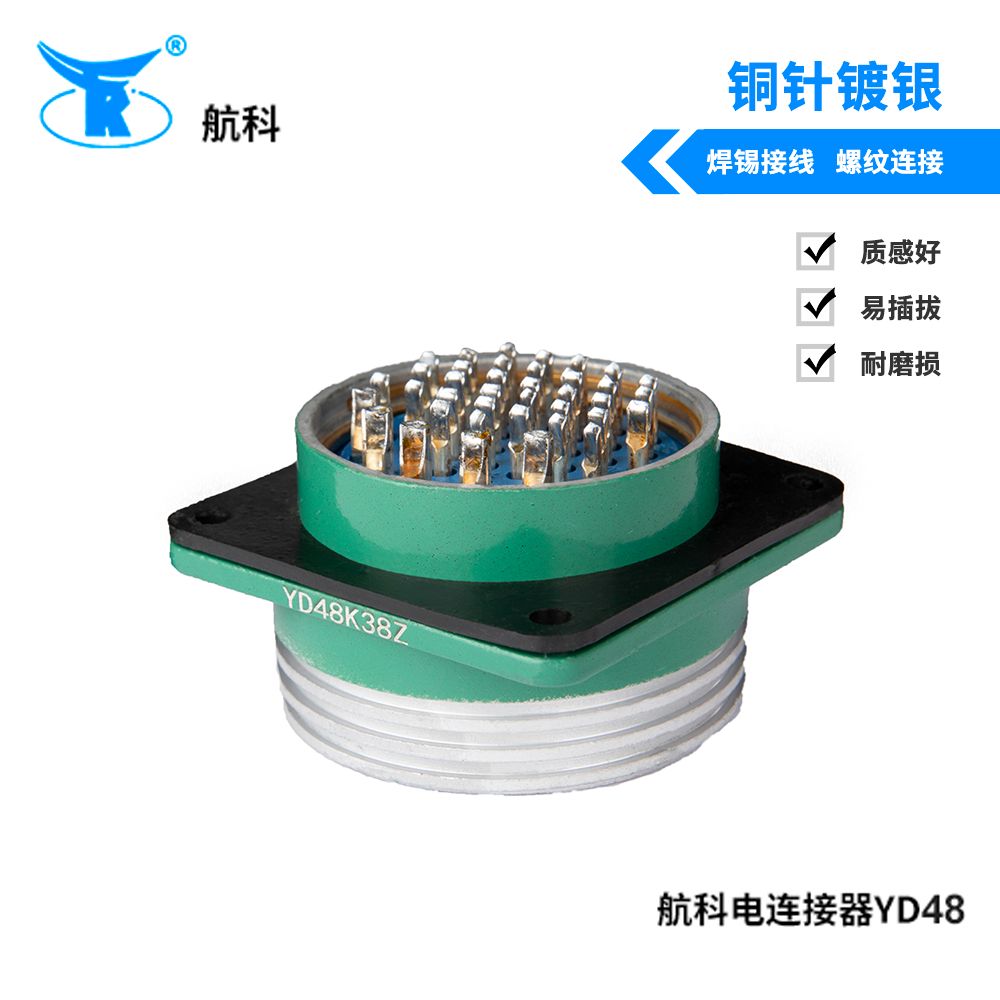

插座：YD48J38Z
电缆对接式直式
插头：YD48K38TP(TQ)
插座：YD48J38ZP(ZQ)
